HNC-250M1
0 / 0
메모
- HNC-250M1

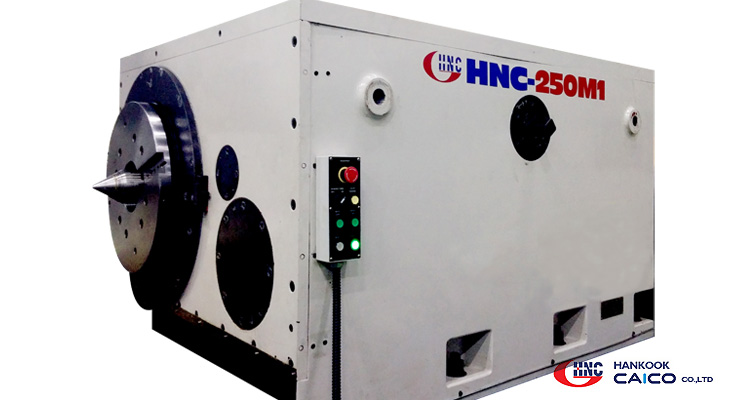

- HEAD STOCK
- TAIL STOCK
| ITEM | UNIT | HNC-250M1 |
|---|---|---|
| 최대 연삭 직경 | mm | 2,000 |
| 최소 연삭 직경 | mm | 160 |
| 최대 공작물무게 | Ton | 15 |
| 양센타 거리 | mm | 5,000 |
| 숫돌 최대 크기 (외경 x 두께 x 내경) |
mm | Ø900X120XØ254 |
| 숫돌 회전속도 | rpm | 200-600 |
| 공작물 회전속도 | rpm | 5-30 |
| Z축 이송속도 | mm/min | 0-5,000 |
| 설치 면적 | mm | 1,5000X5,200 |
| 기계 중량 | Ton | 25 | 적용 NC | SIEMENS 840D sl |
- 기계 구조: X축(Wheel이송축), Z축(캐리지 이송축), U축(크라우닝축), C축(가공물 회전축), SP(Wheel회전축)
- 철강롤, 제지롤, 기타 산업용 롤 등을 동시에 가공할수 있는 유니버설한 기계 구조.
- 주축대와 심압대가 가공물의 라디얼 방향으로 이송 가능(직경160~2000mm 가공 가능)
- 주축대와 심압대의 센터를 모듈화 하여 Dead center와 Live center를 교체 가능 구조.
- 제지롤을 위한 주축대 면판 Chuck 부착 가능
- 주축대 소음과 진동 감쇄를 위한 2단 감속 구조 및 주축대 내부 벨트 감속기 사용
- 세미 Hydrostatic 방식을 채택한 캐리지 이송 장치
- 롤 형상 가공을 위한 CNC장치에 의해 제어되는 Tilting축(U축)
- 진동과 발열이 없는 안정된 유동압 방식을 채택한 Wheel spindle
- Roll 가공을 위한 전용 Roll Grinding software package 탑재 Go Roll grinding sofware package
